Cara Membuat Rangkaian Line Follower (dengan mengunakan Proteus 8)

Tutorial kali ini yaitu cara merangkai line follower dengan menggunakan program Proteus 8

Komponen yang digunakan	Jumlah
7405	1
AT89C2051	1
BATTERY	1
BUTTON	1
CAP	3
CAP-POL	3
CRYSTAL	1
DIODE	1
L293D	1
LED	1
MOTOR	2
RES	2

1. Bukalah terlebih dahulu program proteus 8 kemudian cari komponen yang akan kita gunakan


2. Setelah dicari, susunlah setiap komponen tersebut lalu sesuaikan dengan gambar diatas lalu disambungkan dengan kabel LBL dan junction.
3. Jika sudah, kita bisa mengecek rangkaian ini, apakah masih ada yang salah atau error atau tidak ada lagi dengan cara mengklik gambar berikut.

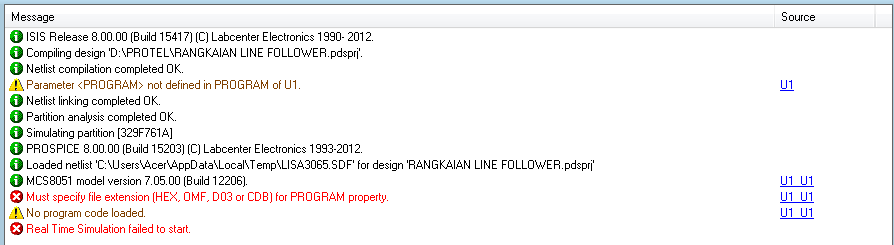

4. Maka akan tampil seperti gambar dibawah ini.


5. Setelah selesai susunlah pada PCB layout.


6. Setelah disusun kemudian bukalah menu Tools -> Auto-router



   Inilah tutorial bagaimana cara membuat rangkaian line follower dengan menggunakan program proteus 8
   Silahkan download tutorialnya disini gan :D
