HUBUNGAN ANTAR SHEET (SHEET SYMBOL & SHEET ENTRY)

Pada postingan ini akan dibahas cara menghubungkan antar file di mana salah satu file akan menjadi anak sheet dari sheet yang lain (induk sheet). Disini yang menjadi anak sheet adalah Pulsa1.sch dari sheet Detik1.sch. Langkah pertama kita harus membuka terlebih dahulu aplikasi Schematic Editor, kemudian buka file Pulsa1.sch dan Detik1.sch. Setelah itu, pindah ke sheet Pulsa1.sch dengan cara
1. Klik menu Window >> Pulsa1.sch; atau
2. Klik file Pulsa1.sch pada Project Manager.

3. Lihat pada kaki 3 IC NE556 sudah ada Port Pulsa1 atau belum. Jika sudah ada pindah ke sheet
    Detik1.sch.

Sheet Symbol

Sheet Symbol adalah media yang mewakili file untuk dihubungkan ke file lain atau untuk hubungan antar sheet. Cara penempatannya adalah :
1. Klik menu Place >> Sheet Symbol atau tekan tombol Alt+P+S atau klik ikon di Wiring Tools

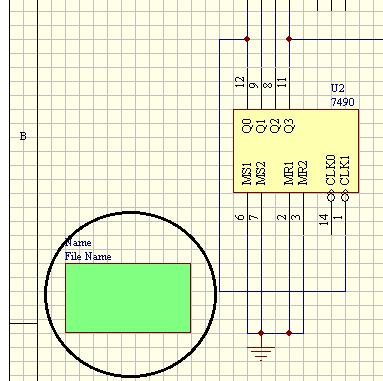

2. Lalu buatlah kotak pada lembar kerja (disisi kiri rangkaian tepatnya di sebelah IC 7490).

3. Klik 2x pada area sheet symbol sehingga muncul kotak dialog Sheet Symbol seperti gambar berikut.

4. Kemudian, edit bagian berikut :
    - Bagian File Name diisi dengan Pulsa1.sch
    - Bagian Name diisi dengan Pulsa1
    - Kemudian klik OK atau Enter

Sheet Entry

Sheet Entry adalah penghubung yang mewakili hubungan kabel atau bus antar sheet. Sheet ini berada di dalam Sheet Symbol. Cara penempatannya adalah :
1. Klik menu Place >> Add Sheet Entry atau tekan tombol Alt+P+E atau klik ikon di Wiring Tools
2. Tempatkan Sheet Entry di dalam Sheet Symbol yang sudah dibuat.

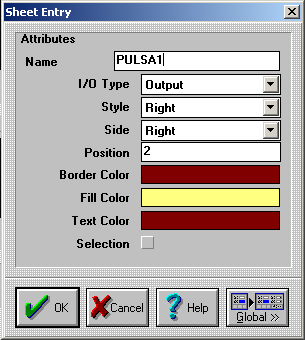

3. Klik 2x pada sheet entry sehingga muncul kotak dialog Sheet Entry seperti gambar berikut.

4. Kemudian edit bagian berikut :
    - Bagian Name diisi Pulsa1 (sesuai dengan nama port di sheet Pulsa1.sch).
    - Bagian I/O Type diganti dengan Output.
    - Bagian Style diganti dengan Right.
    - Bagian Side diganti dengan Right.
    - Kemudian klik OK atau Enter.

5. Kemudian hubungkan Sheet Entry ini di dalam SheetSymbol ke kaki 14 dari IC 74LS90 (U2)
    menggunakan ikon di Wiring Tools.

6. Setelah selesai, klik Rebuild pada box Project Manager, maka sheet Pulsa1.sch akan menjadi anak
    dari sheet Detik1.sch
