HUBUNGAN ANTARA BEBERAPA SHEET

Pada bagian ini, kita akan mengelola proyek dengan saling menhubungkan antara beberapa sheet sehingga menjadi suatu proyek yang utuh.
1. Buka aplikasi Schematic Editor yang telah membuka file Pulsa1.sch, Pulsa2.sch, Detik1.sch,
    Menit1.sch, Jam1.sch, dan Compar.sch

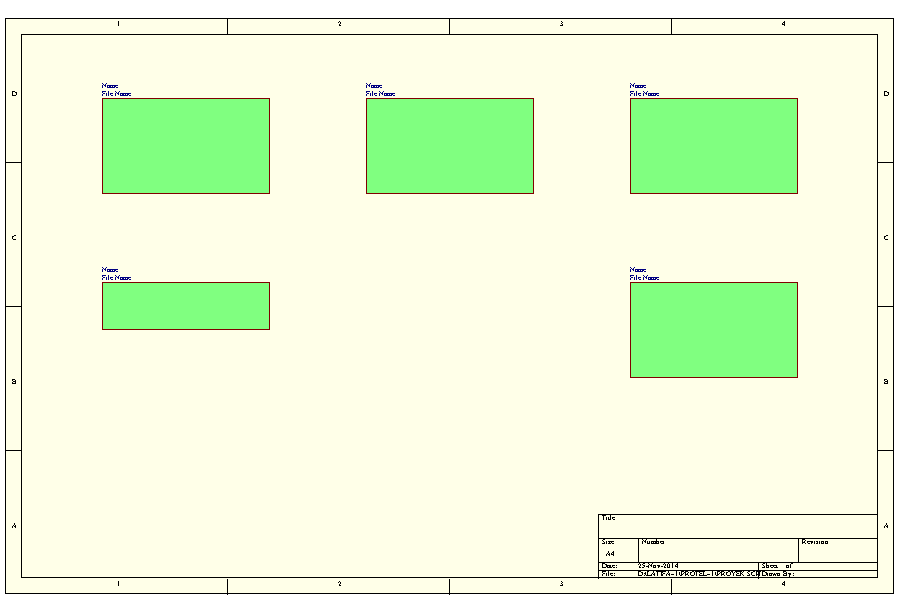

2. Pindah ke sheet Proyek.sch, kemudian buat Sheet Symbol sebanyak 5 buah.

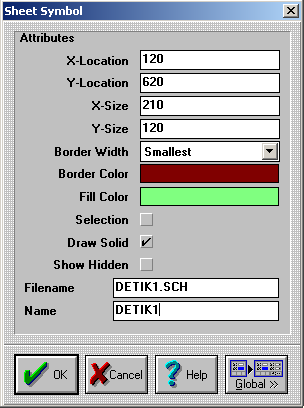

3. Buka kotak dialog Sheet Symbol (klik 2x pada Sheet Symbol), kemudian beri nama dari masing-masing
    sheet.

4. Kemudian buat Sheet Entry di dalam Sheet Symbol.

5. Lalu, klik 2x untuk membuka kotak dialog Sheet Entry.
    >> Untuk Sheet Symbol Detik1.sch :
          - Bagian Name diisi S7
          - Bagian I/O Type diisi Output
          - Bagian Style diisi Right

   >> Untuk Sheet Symbol Menit1.sch :
         Sheet Entry S7 :
          - Bagian Name diisi S7
          - Bagian I/O Type diisi Input
          - Bagian Style diisi Right

         Sheet Entry Pulsa2 :
          - Bagian Name diisi Pulsa2
          - Bagian I/O Type diisi Input
          - Bagian Style diisi Right

         Sheet Entry M[1..8] :
          - Bagian Name diisi M[1..8]
          - Bagian I/O Type diisi Output
          - Bagian Style diisi Right

   >> Untuk Sheet Symbol Jam1.sch :
         Sheet Entry M[1..8] :
          - Bagian Name diisi M[1..8]
          - Bagian I/O Type diisi Input
          - Bagian Style diisi Right

         Sheet Entry Pulsa2 :
          - Bagian Name diisi Pulsa2
          - Bagian I/O Type diisi Input
          - Bagian Style diisi Right

         Sheet Entry J[1..8] :
          - Bagian Name diisi J[1..8]
          - Bagian I/O Type diisi Output
          - Bagian Style diisi Right

 >> Untuk Sheet Symbol Pulsa2.sch :
          - Bagian Name diisi Pulsa2
          - Bagian I/O Type diisi Output
          - Bagian Style diisi Right

  >> Untuk Sheet Symbol Compar.sch :
       Sheet Entry M[1..8] :
          - Bagian Name diisi M[1..8]
          - Bagian I/O Type diisi Input
          - Bagian Style diisi Right

       Sheet Entry J[1..8] :
          - Bagian Name diisi J[1..8]
          - Bagian I/O Type diisi Input
          - Bagian Style diisi Right

 6. Hubungkan masing-masing Sheet Entry di dalam Sheet Symbol  sesuai dengan nama Sheet Entry
     menggunakan hubungan kabel biasa dengan ikon dan hubungan bus dengan ikon di Wiring
     Tools.

7. Klik Rebuild pada box Project Manager sehingga akan tampak hubungan dari proyek.
